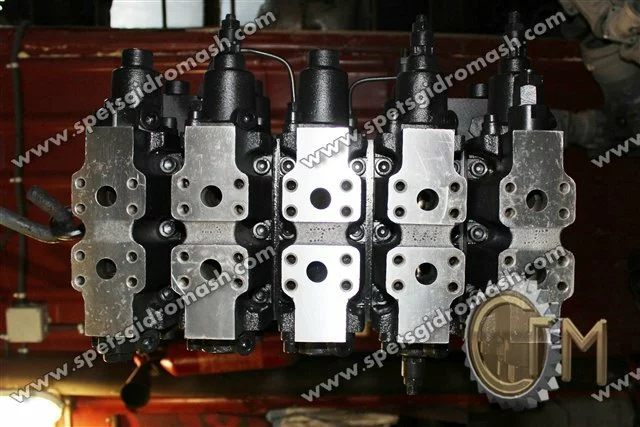

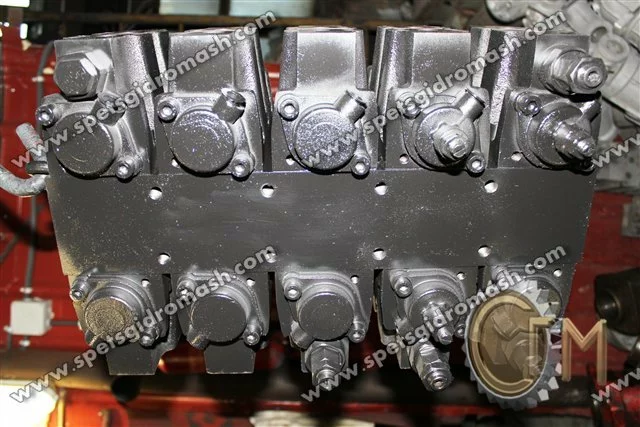

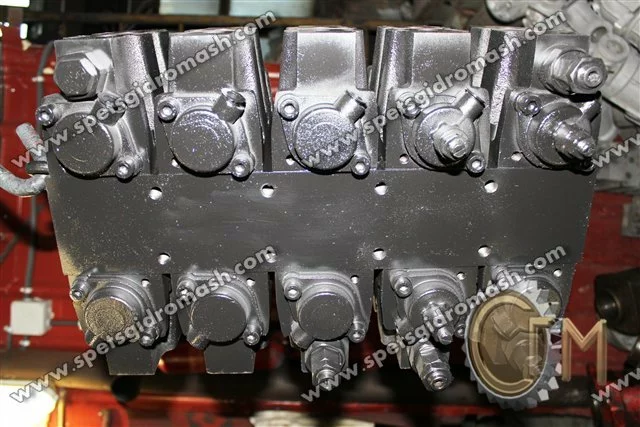

Гидрораспределитель для экскаватора ГР-520

Наша компания предлагает большой выбор гидрораспределителей, в частности у нас Вы можете купить гидрораспределитель ГР-520, более известный всем, как гидрораспределитель экскаватора ЕК 18, ЕК-12, ЕК-14.

Конструкция гидрораспределителя ГР-520: особенности

В и А - отводы; Р- подвод; Y и Х - линии управления; Др- дренаж; Т- слив

1 - плита;

2, 3, 6, 10, 11, 12, 14, 15 - золотниковые секции;

4, 13 - напорно-сливные секции;

7 - штуцера;

8 - болты;

9 - шайбы;

16 - блок клапанов добавочных;

17 – клапана вмонтированные “ИЛИ”;

18 - обратный клапан.

На экскаваторы ЕК-18, ЕК-14, ЕК-12 монтируется десяти секционный (золотниковый гидрораспределитель ГР-520.

Гидрораспределитель ГР-520 состоит из общей плиты, к которой монтируются десять секций, из них: восемь - рабочие секций, две - центральные секции и две - напорно-сливные секции.

В напорный канал плиты гидрораспределителя ГР-520 (ЕК-18, ЕК-12, ЕК-14) в местах подхода жидкости к раб. секциям стрелы (ковша, рукояти, поворота платформы), встроены обратные клапана, препятствующие обратному оттоку рабочей жидкости под действием реактивной нагрузки и при включении.

Внутри корпуса общей плиты ГР-520 располагаются линии гидравлического управления со встроенными и добавочными клапанами «ИЛИ», а также коммутационные силовые линии. Золотники распределителя ГР-520 управляются клапанами «ИЛИ».

Слив рабочей жидкости от исполнительных органов гидросистемы (гидромоторов) также осуществляется через общую плиту.

Напорно-сливные секции ГР-520 служат для подачи рабочей жидкости, исходящей от двух регулируемых насосов установки, к напорным каналам плиты.

Наша компания гарантирует высокое качество и надежность работы гидрораспределителя. Предоставляем гарантию на оборудование. Перед отправкой ГР-520 тщательно проверяется на проверочном стенде. Реализуем гидрораспределители по всей Украине.
